Carateristicas básicas de todos os modelos:
• Software de programação XG-5000 gratuito com versão em IEC Ladder Diagram, Instruction List, SFC, ST
• Programação: On-line e Off-line com até 256 subprogramas
• Documentação do programa e comentários armazenados na memória do CLP
• Funções webserver, FTP server, email server, data log, USB, pulse catch, 8 contadores rápidos, analógicas de 14bits,
• Modelos até 64 pontos: expansíveis até 10 módulos de expansão
• E/S remotas: até 354 pontos pela rede Rnet Smart I/O (1Mbit/s -1000m)
• Velocidade de processamento: 60ns/step por instrução
• Memória de programa: 32K
• Memória para dados: 16K x 16 bits(R´s) e 16k relés internos (M´s)
• Temporizadores: 1024 configuráveis (bases de tempo 0,001s/0,01s/0,1s)
• Filtro de entrada: configurável entre 0 a 1000ms
• Captura de pulso e/ou interrupção externa: 10us e 50us
• Contadores rápidos unidirecionais: 8 de 100kHz
• Operações matemáticas com ponto flutuante
• Encoders: 8 bidirecionais através dos 8 contadores unidirecionais
• Posicionamento: controle de 4 eixos com interpolação linear 100khz
• Controle PID com auto-sintonia em 16 malhas (exceto no econômico)
• 2 portas de comunicação Ethernet e serial livres: RS232 e RS485
• Protocolos de comunicação: Modbus, LGbus, link e configurável pelo usuario
• 1 porta dedicada para programação: RS232 (protocolo Loader)
• Backup de programa e dados em supercapacitor ou bateria
• Módulos de expansão: até 10 módulos (H e U)
• Placas de expansão no corpo do CLP:
• Alimentação: 100 a 250Vca (fonte chaveada)
• Fonte 24Vcc/200mA: Incorporada em todos o modelos para alimentar as entradas
• Relógio RTC com calendário: opcional através do acessório XBO-RTCA

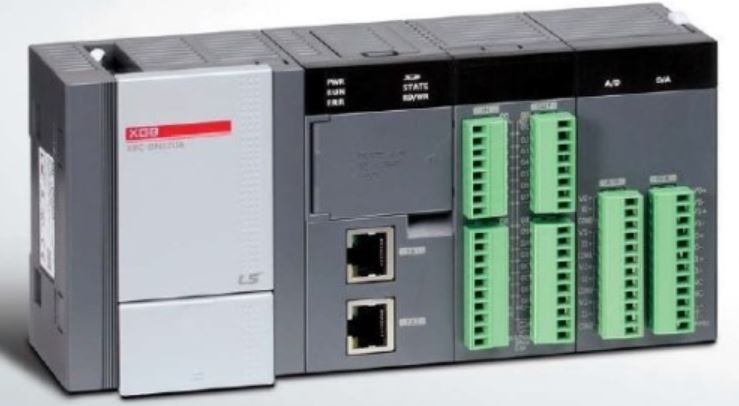

Modelos do CLP básico
| Modelos Básicos | Entradas 24Vcc | Adicional | Saídas 24Vcc | Contadores Rápidos | Memória Programa | Interfaces de Comunicação |
|
Ultimate |
|
- 8 Analógica 14bits 4 eixos P - |
16 16 16 16 |
8 8 8 8 |
32K 32K 32K 32K |
2xETH+RS232+RS485 2xETH+RS232+RS485 2xETH+RS232+RS485 2xETH+RS232+RS485 |
Cartões de expansão montados no corpo do CLP (somente linha XBC/XEC)
| Modelo | Características |
| XBO-AD02A XBO-AH02A XBO-DA02A XBO-DC04A XBO-TN04A XBO-RD01A XBO-TC02A XBO-RTCA |
2 entradas analogicas 0-10v ou 4-20mA 1 entrada e 1 saída 0-10v ou 4-20mA 2 saídas analogicas 0-10v ou 4-20mA 4 entradas 24Vcc 4 saídas 24Vcc 1 entrada para leitura Pt100 2 entradas para leitura de termopares RTC, calendário e bateria de íon-lítio |
Módulos de expansão digitais
| Modelo | Características |
| XBE-DC16A XBE-DC32A XBE-RY16A XBE-DR16A XBE-TN16A XBE-TN32A XBE-TP16A XBE-TP32A |
16 entradas 24Vcc 32 entradas 24Vcc (ver cabo de conexão) 16 saídas à relé 8 entradas 24Vcc / 8 saídas à relé 16 saídas à transistor NPN 32 saídas à transistor NPN (ver cabo de conexão) 16 saídas à transistor PNP 32 saídas à transistor PNP (ver cabo de conexão) |
Módulos de expansão analógicos
| Modelo | Características |
| XBF-AD04A XBF-AD08A XBF-DC04A XBF-DV04A XBF-AH04A XBF-RD04A XBF-TC04S |
4 entradas analógicas 0-10Vcc/4-20mA 12bits 8 entradas analógicas 0-10Vcc/4-20mA 12bits 4 saidas analógicas 0-20/4-20mA 12bits 4 saidas analógicas 0-10V 12bits 2 entradas 0-10Vcc/4-20mA e 2 saída 0-10Vcc/4-20mA 12bits 4 entradas Pt100 a 3 fios, faixa -200 a 600 Cº, precisão 0,5% 4 entradas termopar |
Módulos para comunicação (até 2 módulos COM suplementares)
| Modelo | Características |
| XBL-C21A XBL-C41A XBL-EMTA XBL-CMEA XBL-CSEA XBL-EIMF |
Módulo de interface RS232 Módulo de interface RS485 Módulo Ethernet Módulo CanOpen Master Módulo CanOpen Slave Módulo fibra ótica |
Formas de expansão do CLP XGB / XBC
