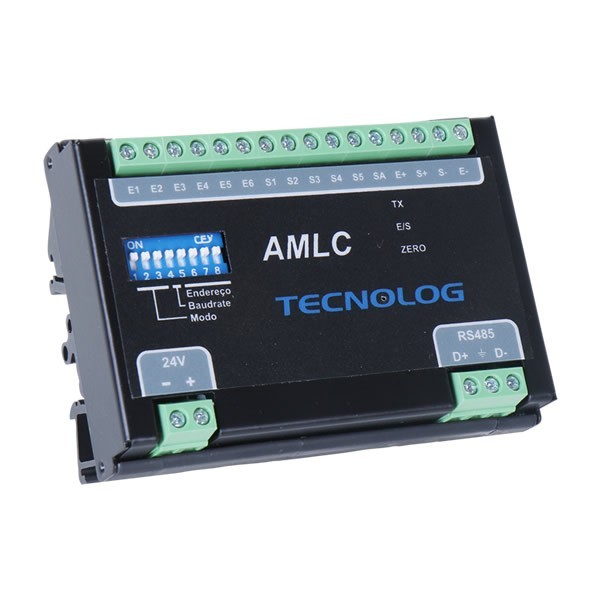

• Possui 7 modos de funcionamento pré-programados para diferentes tipos de pesagem selecionados através de chave DIP.
• A mudança da chave DIP, reconfigura o módulo, dispensando o uso de computadores ou menus para programação das funções desejadas.
• Projetado para ambientes industriais rigorosos, possui um eficiente filtro digital para eliminar a influencia de vibrações mecânicas no peso.
Modos operacionais selecionáveis pela chave DIP:
• Transdutor analógico com saída 0-10Vcc e 3 saídas de alarme
• Transdutor digital Modbus RTU com 3 saídas de alarme
• Balança integradora de correia
• Balança dosadora de correia com controle PID
• Ensacadora/envasadora automática com 1, 2 ou 3 cortes
• Check Weigher dinâmica e estática
• Controlador PID para tensionamento
AMLC Monitor:
• Programa para PC para configuração e operação do AMLC através da interface RS485.
• Permite acesso à todos os parâmetros em uma única tela.
• Faz o registro gráfico de até 10 segundos da operação de pesagem das amostras brutas e filtradas.
• Permite salvar configurações para posterior download.
Características técnicas:
• Sinal de entrada para células de carga: 1 a 3 mV/V
• Resolução de leitura: 20.000 divisões(2mV/V) ou 30.000(3mV/V)
• Velocidade de 100 leituras/s
• Filtro digital para eliminar vibrações a partir de 0,2Hz
• Conversor A/D Sigma-Delta de 24 bits
• Linearidade de 0,001% FE
• Estabilidade do zero e span: 3 ppm/ºC em toda faixa de temperatura
• 5 entradas digitais 24Vcc ou analógicas para leitura de potenciômetros
• 5 saídas digitais 24Vcc/1A à prova de curto circuito
• Saída analógica: 0 a 10Vcc(capacidade até 20 mA) com 10.000 níveis
• Calibração de zero e ganho através de botão interno
• Alimentação das células: 5Vcc(capacidade para até 8 células 350 ohms)
• Caixa plástica para trilho DIN com grau de proteção IP20
• Faixa de temperatura de trabalho: -10 a 60°C
• Alimentação do módulo: 24Vcc + - 20%
• Fixação em trilho DIN
• Dimensões: 98 x 71 x 36 mm
AMLC Monitor:
Análise gráfica peso real x filtrado via software:
