Características do software
• Software de configuração de telas para uso em PC’s com Windows®
• Não exige programação em Ladder e pode ser acrescentada à CLPs já existentes sem alteração do programa.
• As telas são configuradas a partir de 4 formatos pré-definidos.
• Até 255 telas de variáveis, com até duas variáveis por tela.
• Permite a utilização de variáveis do tipo lista de texto(drop list).
• Até 32 alarmes de 20 caracteres.
• Até 32 mensagens de 40 caracteres.
• Tabela de receitas com até 99 x 255 componentes.
• As telas organizadas em grupos com menu de seleção para navegação
• Mudança de telas controlada pelo CLP (registrador específico)
• Acesso às variáveis tipo D(registradores), T (timers) e C(contadores)

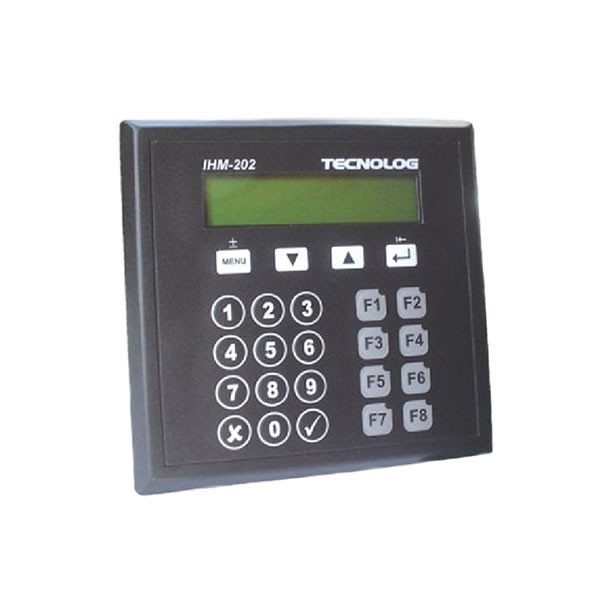

Especificações gerais
• Alimentação de 5V fornecida diretamente pelo conector DB9 do CLP.
• Display de 20 caracteres por 2 linhas com iluminação.
• Teclado numérico com 12 teclas e mais 4 teclas de navegação.
• 8 teclas de função com leds indicadores.
• Comunicação via canal RS-232 do CLP, protocolo CNet em 19200bps.
• Montagem em painel, cabo para o clp incluso com 3 metros.
• Grau de proteção IP65(painel frontal) e IP30 para traseira.
• Cabo de programação e Software de configuração sob pedido
