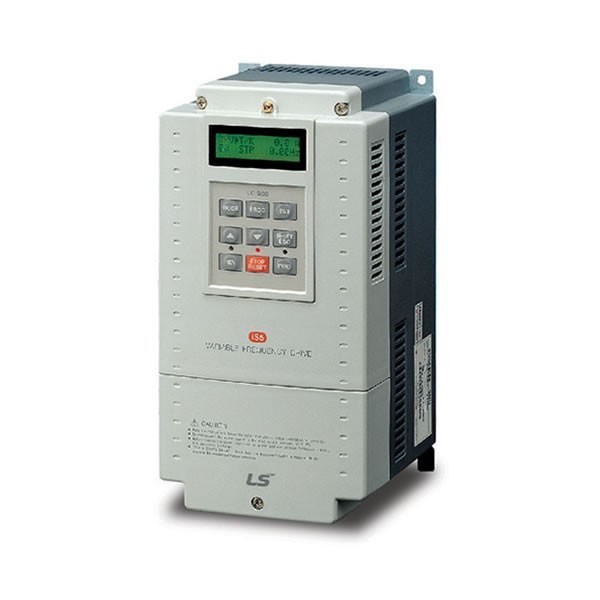

Conversores / Inversores de Freqüência IS5 – LS Industrial Systems (LG)

• Controle Vetorial sensorless e escalar V/F
• Vetorial malha aberta e malha fechada
• 150% de torque a 0,5Hz
• Controle de velocidade e de torque
• Freqüência de saída 0-400Hz
• Freqüência da portadora 1~15kHz
• Controle PID incorporado
• Painel destacável com display LCD
• Módulo de frenagem incorporado (até 10HP)
• Proteção contra fuga à terra
• 8 entradas digitais, sendo 3 programáveis
• Entradas analógicas 0~10Vcc e 4-20mA
• 2 saídas digitais programáveis
• Saída 0~10Vcc
• Capacidade de sobrecarga: 150% por 60s
• Módulo de comunicação opcional: ModBus e outros
• Módulo para entrada de encoder opcional

Tensão de operação 200 – 230Vca (±10%)
Modelo	Potência		Corrente [A]	Dimensões [mm]			Peso [kg]
	CV	kW		Largura	Altura	Profund.
SV008 IS5-2NU	1	0,75	5	150	284	156,5	4,6
SV015 IS5-2NU	2	1,5	8	150	284	156,5	4,6
SV022 IS5-2NU	3	2,2	12	150	284	156,5	4,8
SV037 IS5-2NU	5	3,7	16	150	284	156,5	4,9
SV055 IS5-2NU	7,5	5,5	24	200	355	182,5	7,5
SV075 IS5-2NU	10	7,5	32	200	355	182,5	7,7
SV110 IS5-2NU	15	11	46	250	385	201	13,8
SV150 IS5-2NU	20	15	60	250	385	201	14,3
SV185 IS5-2NU	25	18,5	74	304	460	234	19,4
SV220 IS5-2NU	30	22	88	304	460	234	20
SV300 IS5-2NU	40	30	122	350	680	311	42
SV370 IS5-2NU	50	37	146	350	680	311	42
SV450 IS5-2NU	60	45	180	397	780	330	61
SV550 IS5-2NU	75	55	220	397	780	330	61

ensão de operação 380 – 480Vca (±10%)
Modelo	Potência		Corrente [A]	Dimensões [mm]			Peso [kg]
	CV	kW		Largura	Altura	Profund.
SV008 IS5-4NU	1	0,75	2,5	150	284	156,5	4,7
SV015 IS5-4NU	2	1,5	4	150	284	156,5	4,7
SV022 IS5-4NU	3	2,2	6	150	284	156,5	4,8
SV037 IS5-4NU	5	3,7	8	150	284	156,5	4,9
SV055 IS5-4NU	7,5	5,5	12	200	355	182,5	7,5
SV075 IS5-4NU	10	7,5	16	200	355	182,5	7,7
SV110 IS5-4NU	15	11	24	250	385	201	13,8
SV150 IS5-4NU	20	15	30	250	385	201	14,3
SV185 IS5-4NU	25	18,5	39	304	460	234	19,4
SV220 IS5-4NU	30	22	45	304	460	234	20
SV300 IS5-4U	40	30	61	350	680	311	45
SV370 IS5-4U	50	37	75	350	680	311	45
SV450 IS5-4U	60	45	91	375	780	330	63
SV550 IS5-4U	75	55	110	375	780	330	63
SV750 IS5-4U	100	75	152	375	780	330	68
