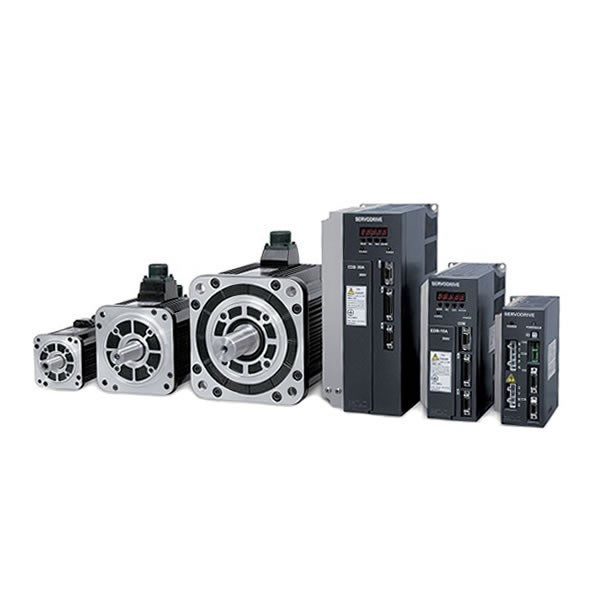

• Para servomotores trifásicos brushless EMJ e EMG
• Faixa de controle 1:5000
• Modos de controle: Posição(pulso e direção), Velocidade e Torque
• Controlador de posicionamento para até 16 posições
• Interface CANopen
• Interface RS485 com protocolo Modbus RTU
• Velocidade de resposta com carga: 300hz
• Capacidade de sobrecarga de 300% até 2000rpm
• Medição automática da inércia
• Software ESView para edição, monitoração e ajustes em tempo real
• Resistor de frenagem regenerativa incorporado
• 2 entrada analógicas + -10vcc para referencia de velocidade e torque
• 2 entradas digitais TTL para pulso + direção
• Saídas tipo line driver (A, B e Z) do simulador de encoder
• 4 saidas digitais tipo coletor aberto
• 8 entradas digitais 24vcc
• Temperatura de operação: -20°C a +55°C
• Alimentação: 180 a 240Vca trifásica ou monofásica
• Faixa de controle 1:5000
• Modos de controle: Posição(pulso e direção), Velocidade e Torque
• Controlador de posicionamento para até 16 posições
• Interface CANopen
• Interface RS485 com protocolo Modbus RTU
• Velocidade de resposta com carga: 300hz
• Capacidade de sobrecarga de 300% até 2000rpm
• Medição automática da inércia
• Software ESView para edição, monitoração e ajustes em tempo real
• Resistor de frenagem regenerativa incorporado
• 2 entrada analógicas + -10vcc para referencia de velocidade e torque
• 2 entradas digitais TTL para pulso + direção
• Saídas tipo line driver (A, B e Z) do simulador de encoder
• 4 saidas digitais tipo coletor aberto
• 8 entradas digitais 24vcc
• Temperatura de operação: -20°C a +55°C
• Alimentação: 180 a 240Vca trifásica ou monofásica
|
Modelo
|
Potencia nominal
|
Motor aplicável
|
Torque nominal
|
Corrente nominal
|
Corrente de pico
|
Largura (mm)
|
Altura (mm)
|
Prof. (mm)
|
|
EDB-10AMA
|
1kW
|
EMG10APA
|
4,8Nm
|
6A
|
18A
|
85
|
187,5
|
185
|
|
EDB-15AMA
|
1,5kW
|
EMG15APA
|
7,2Nm
|
9A
|
27A
|
85
|
187,5
|
185
|
|
EDB-20AMA
|
2kW
|
EMG20APA
|
9,6Nm
|
12A
|
36A
|
123
|
270,5
|
207
|
|
EDB-30AMA
|
3kW
|
EMG30APA
|
14,3Nm
|
18A
|
54A
|
123
|
270,5
|
207
|
|
EDB-50AMA
|
5kW
|
EMG50APA
|
23,9Nm
|
28A
|
84A
|
123
|
270,5
|
20 |
